BUTTERFLY VALVES

หมวดหมู่ : BUTTERFLY VALVES

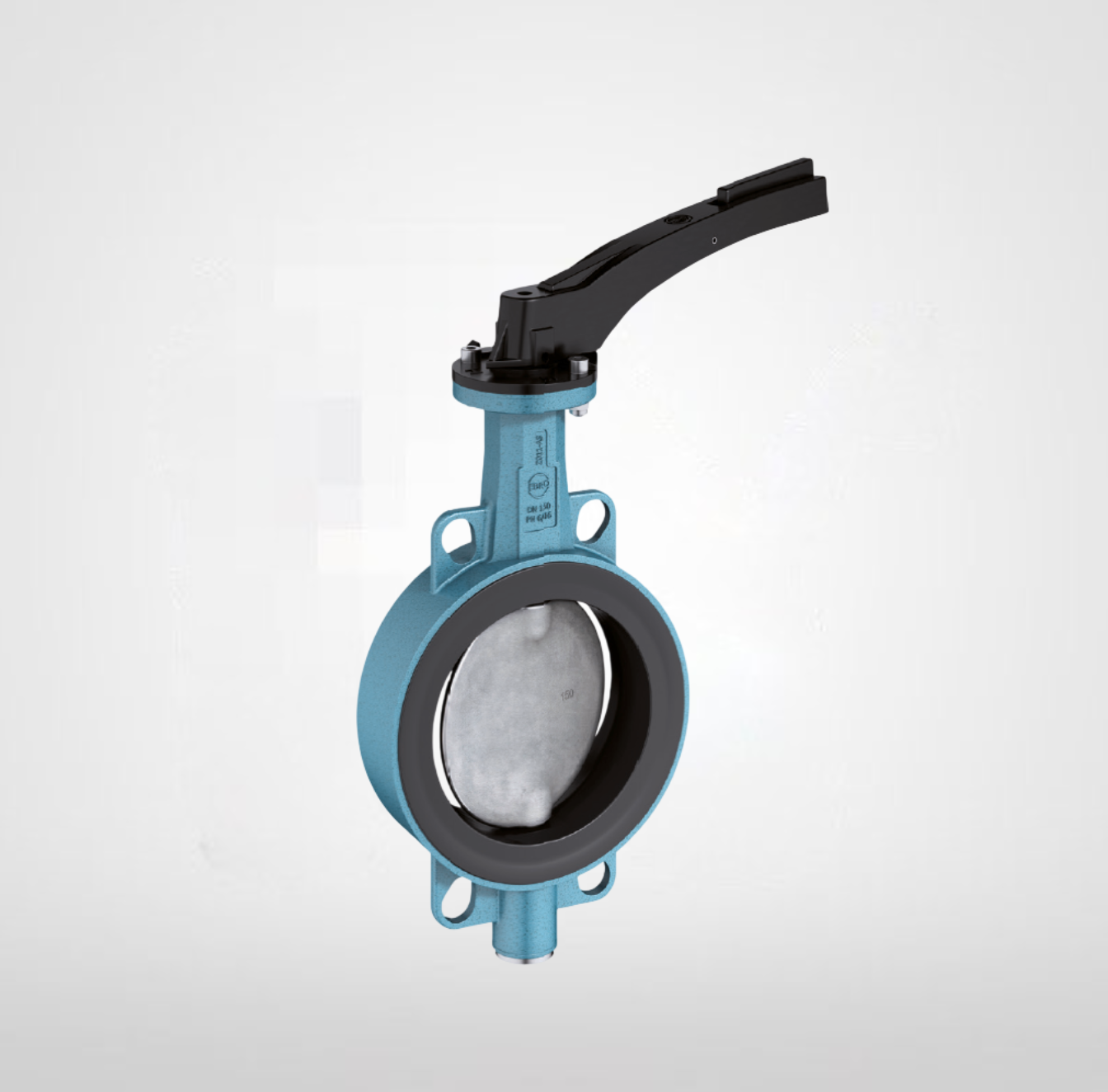

     บัตเตอร์ฟลายวาล์ว (Butterfly Valves) เป็นวาล์วที่มีลิ้นวาล์วเป็นแผ่นหมุดเปิด-ปิดกั้นทางมวลของเหลว ลิ้นวาล์วแบบแผ่นนี้จะเป็นรูปทรงกลมตามหน้าตัดเส้นท่อ และยึดติดกับก้านวาล์วตรงกลางแผ่นเพื่อใช้หมุนบังคับเปิด-ปิดวาล์ว เมื่อดูที่แผ่นวาล์วที่ถูกยึดกับก้านวาล์วแล้วดูคล้ายผีเสื้อ จึงเรียกว่า Butterfly valve
     ตัววาล์วประเภทนี้เปิด-ปิดด้วยการหมุนระยะ 90 องศาเช่นเดียวกับบอลวาล์ว และสามารถควบคุมอัตราการไหลได้ด้วยการหมุนแผ่นทำมุมกับหน้าตัดท่อที่มุมต่างๆ วาล์วชนิดนี้ต่างกับบอลวาล์วตรงที่ตัวลิ้นวาล์วจะอยู่ในช่องทางการไหลอยู่เสมอ จึงทำให้เกิดแรงดันสูญเสียในการไหล ไม่ว่าวาล์วจะเปิดอยู่ในตำแหน่งใดก็ตาม หากใส่ด้ามมือโยกที่ตัวบัตเตอร์ฟลายวาล์วจะสามารถปรับองศาของระยะการหมุนเองได้

     ข้อดีของบัตเตอร์ฟลายวาล์วคือ ตัววาล์วจะมีรูปร่างบาง สามารถใช้ติดตั้งในพื้นที่ที่จำกัดได้ และเป็นวาล์วที่มีซีลเทปล่อนทำให้มีความทนทาน แข็งแรงและทนความร้อนได้ ต้องการการบำรุงรักษาน้อยครั้ง มักใช้กับวาล์วที่มีขนาดใหญ่ ส่วนซีลซิลิโคนของสีแดงของบัตเตอร์ฟลายวาล์วนั้นเหมาะสำหรับงานที่เกี่ยวกับอาหาร

    บัตเตอร์ฟลายวาล์วมีวัสดุให้เลือกใช้หลายแบบ ได้แก่ ทองเหลือง สแตนเลส เหล็ก พีวีซี เป็นต้น ทั้งนี้การเลือกใช้นั้นขึ้นอยู่กับการใช้งานว่าเป็นงานในรูปแบบใด

     การยึดหัวขับกับบัตเตอร์ฟลายวาล์วนั้นมีหลักเกณฑ์เช่นเดียวกับของบอลวาล์วคือ ให้ดูขนาดของแกนกับรูยึดเป็นหลัก ถ้ามีขนาดที่พอดีกันก็สามารถประกอบต่อตรงเข้าด้วยกันได้เลย แต่หากขนาดของรูยึดและแกนมีขนาดที่ต่างกันมาก ควรที่จะใส่ตัวคัปปิ้ง(Coupling Adapter)เพื่อเชื่อมต่อระหว่างแกนของกับบัตเตอร์ฟลายวาล์วและหัวขับที่ยึดเข้าด้วยกันได้ หรือในกรณีที่แกนนั้นเล็กกว่ารูยึดของหัวขับ ให้ทำการวัดขนาดของรูยึดและแกนไว้ เพื่อหาขนาดที่สามารถใส่สตาร์(Star)ขันฟันเฟืองได้ตรงกันพอดี

      ดาวน์โหลด

   BUTTERFLY VALVE FOOD INDUSTRY

   BUTTERFLY VALVE LUG TYPE

   BUTTERFLY VALVE BRASS & STAINLESS STEEL

   BUTTERFLY VALVE PVC

   BUTTERFLY VALVE WAFER TYPE
